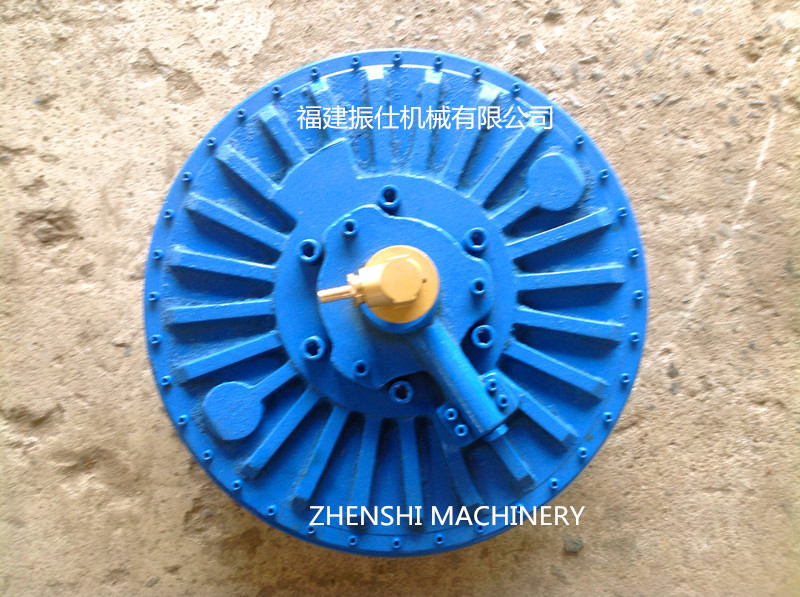

ZQL500*C4 气动离合器

ZQL型轴向气动离合器-振仕机械  气动离合器专业厂家

1 概述

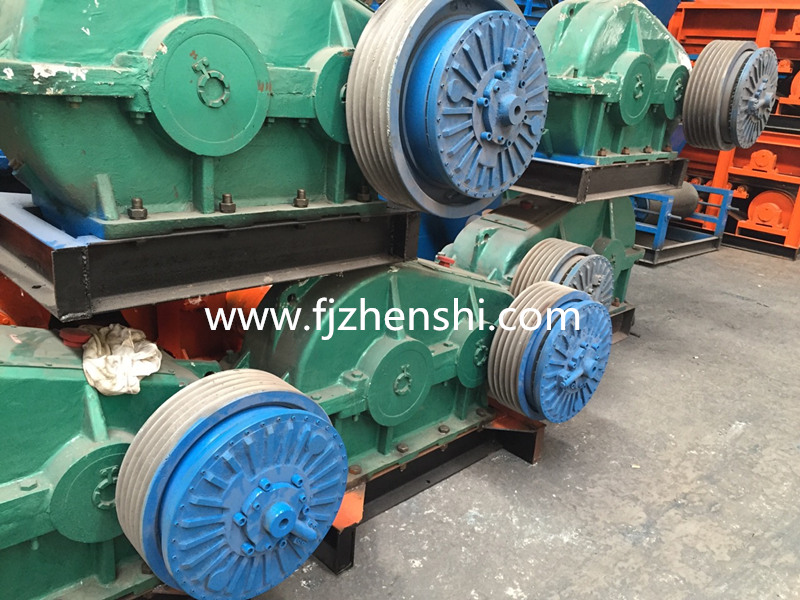

ZQL型轴向气动离合器是引进国外先进技术，结合我国国情改进设计的，具有结构合理、重量轻、能自动调整磨损间隙，减少对电网的影响，并对机件有过载保护作用，对于大负荷带气动的设备，可减少主电机的功率和电机瞬间启动电流。三台离合器只需配一台Z-0.036型空压机，并且可在电器控制台上集中操纵，实现遥控，也可便于自控，广泛应用于石油、钻探、建材、锻压机床、渔轮等机械行业的主、从动轴间的结合和分离。

2 ZQL轴向气动离合器性能参数表

                                                                   表1 ZQL轴向气动离合器性能参数表

3 ZQL轴向气动离合器结构

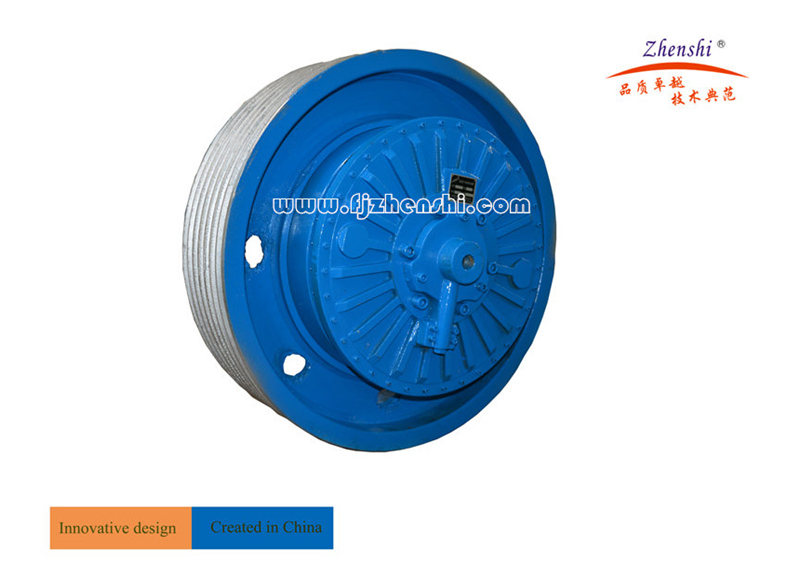

3.1 轴向气动离合器由三个部分组成，即主动部分、被动部分和气室。主动部分由三角带轮1、内齿圈2等零件组成。主动部分通过电动机带动三角带轮传动而旋转。

3.2 气室是由密封盖7、气膜4、气膜外压盖3、气膜内压盖8等零件组成，气室是使摩擦而获得轴向力的机构，气室的密封性能、气膜的耐磨度直接影响到整个离合器的使用情况和寿命。

3.3 被动部分在离合器的内部，它由摩擦片6、壳盘20等零件组成，壳盘通过平键与减速器高速轴联结，当气室内获得压缩空气时，被动部分才能工作。

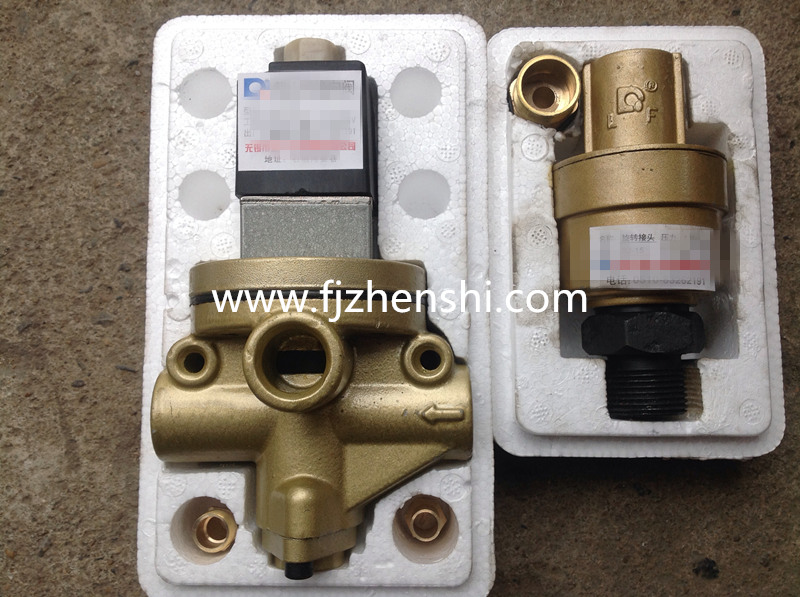

3.4 有电器开关、二位三通电磁阀、气源三联件、管道及其所需管接头、旋转气接头组成管路系统，见气动路线图。

4 气动离合器操作、维修与保养

1 离合器安装就绪后，先启动电机进行空转数分钟，待空气压缩机的压缩空气达到0.4-0.7MPa范围时，按动按钮，开启电动阀，使离合器结合，带动工作机转动，空压机气压未达到0.4MPa时，严禁带载启动，否则离合件打滑，甚至被烧坏。

2 闷头安装时，其外圆表面上的孔必须对准轴承室内腔的气孔，不允许错位。

3 所有管道安装后，各处接头用肥皂水检查是否有漏气现象。

5 离合器在过载情况下，内部摩擦片打滑是正常现象，起到保护电机及机件的作用，但在打滑时应立即停车，待故障排除后，再启动。

6 摩擦片厚度为17mm，当磨损至14mm极限尺寸时，应更换新片。导气龙头不要随意拆开，否则容易漏气。

7 电磁阀接头进气口为P端，出口为A端，不得接反。

8 离合器摩擦件频繁离合易引起发热、烧坏，故建议工作间隙时间，每次不得少于3分钟。

9 应保持离合器摩擦片的清洁，但忌用油类物质清洗，只能用不沾油的布或者回丝擦。

10经常检查紧固件是否松动，传动三角带松紧是否适中，检查电器线路是否通畅，电线接头处是否松动，气路中是否漏气。

11轴承每半年加一次锂基润滑脂。
